高压负荷开关光伏并网柜适用场景
更新时间：2025-07-25 22:36:32 ip归属地：临沂，天气：阴转晴，温度：23-34 浏览次数:8 公司名称：乐清 宝熔电气(临沂市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 275 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 产地 | 浙江乐清 |
| 品牌 | 宝熔电气 |

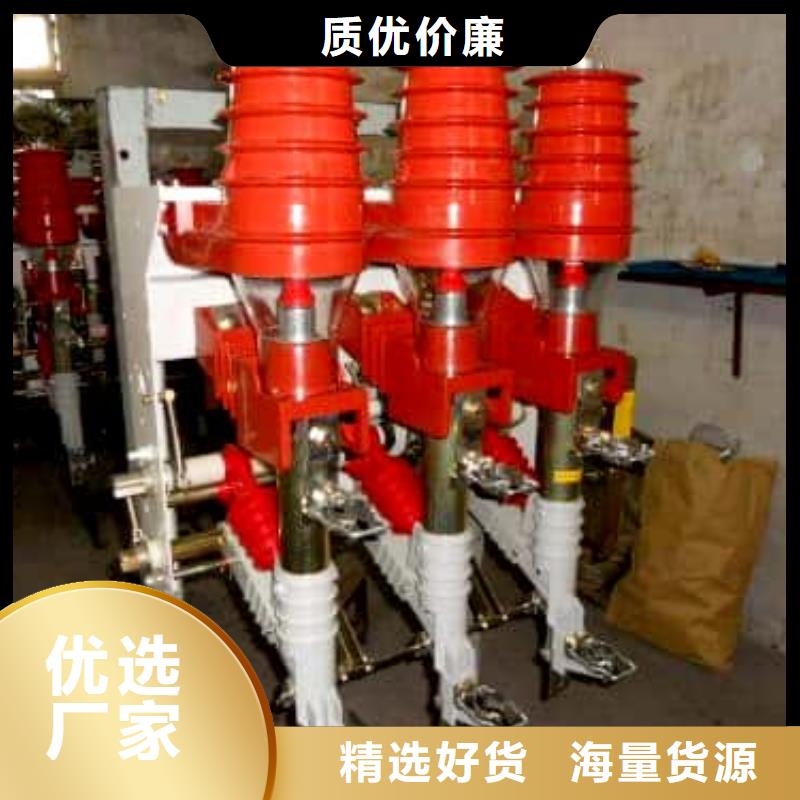

| 型号 | FN12-12RD/125-31.5 |
| 类型 | 高压负荷开关 |
| 额定电流 | 630/1250（A |
| 极数 | 3 |
| 范围 | 高压负荷开关光伏并网柜供应范围覆盖山东省、枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 兰山区、罗庄区、沂南县、郯城县、沂水县、苍山县、费县、平邑县、莒南县、蒙阴县、临沭县等区域。 |
意义
目前我国高压负荷开关型号是根据 技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：
高压开关已系列化，型号含义如下：
①②③④⑤⑥
①高压开关类别：F─负荷开关、G─隔离开关、R─熔断器
②N─户内型、W─户外型
③设计序号
④电压等级(kV)
⑤R─带熔断器的代号、(不带熔断器不表示)
⑥S─熔断器装于开关上端(装于开关下端不表示)
C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。
数十年来，宝熔电气(临沂市分公司)始终引导 PT手车制造品质，并持续沉淀，创立数字化，自动化，模具化的工艺标准，各主要 PT手车部件已实现专业化、 规模化生产，绝大多数 PT手车产品可以满足客户短时间交货的需要。
高压负荷开关主要有6种
1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。
2、压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。
3、压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。
4、SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。
5、油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。
6、真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。
负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。
a区域为工作电流范围。I>InK，InK为组合电器的额定电流。它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断，三相同时熄弧。
b区域为过负荷范围InHH<I<3InHH，在此范围内，熔断器承受超过额定电流的过电流。约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。在这里，熔体动作的含义是所有熔体至少在一处开断。这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。
