铸铁闸门插板铸铁闸门库存丰富
2025-07-25 22:26:55 ip归属地:武汉,天气:阴转晴,温度:27-37 浏览次数:1 作者: 耀禹水利机械厂(武汉市分公司)
以下是:湖北省武汉市铸铁闸门插板铸铁闸门库存丰富的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门插板铸铁闸门供应范围覆盖湖北省武汉市宜昌市黄石市襄阳市荆州市十堰市荆门市鄂州市孝感市咸宁市随州市恩施市黄冈市 江岸区江汉区硚口区汉阳区武昌区青山区洪山区东西湖区汉南区蔡甸区江夏区黄陂区新洲区等区域。
以下是:湖北省武汉市铸铁闸门插板铸铁闸门库存丰富的图文视频

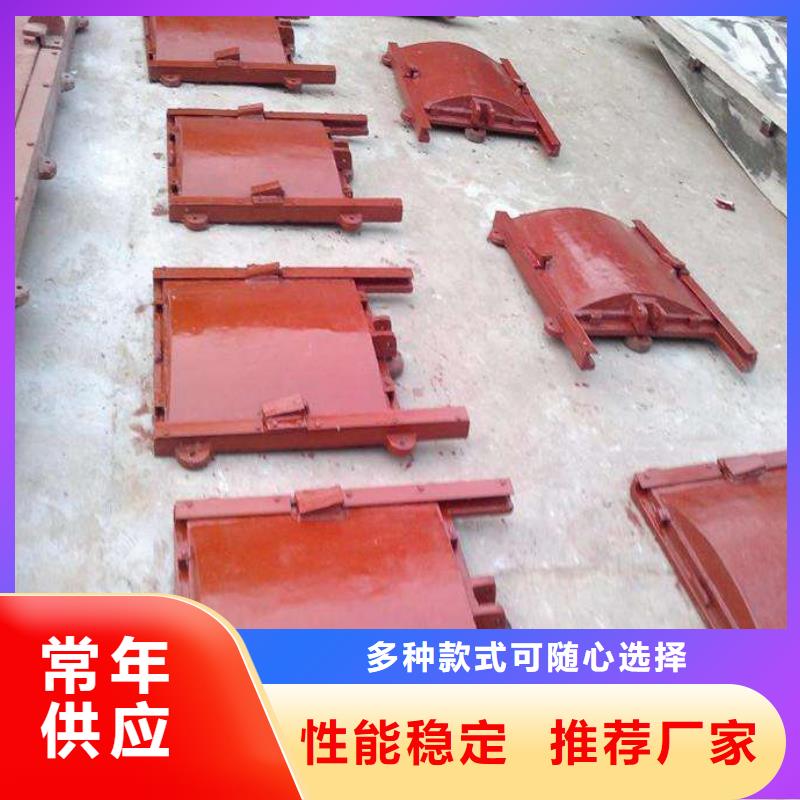

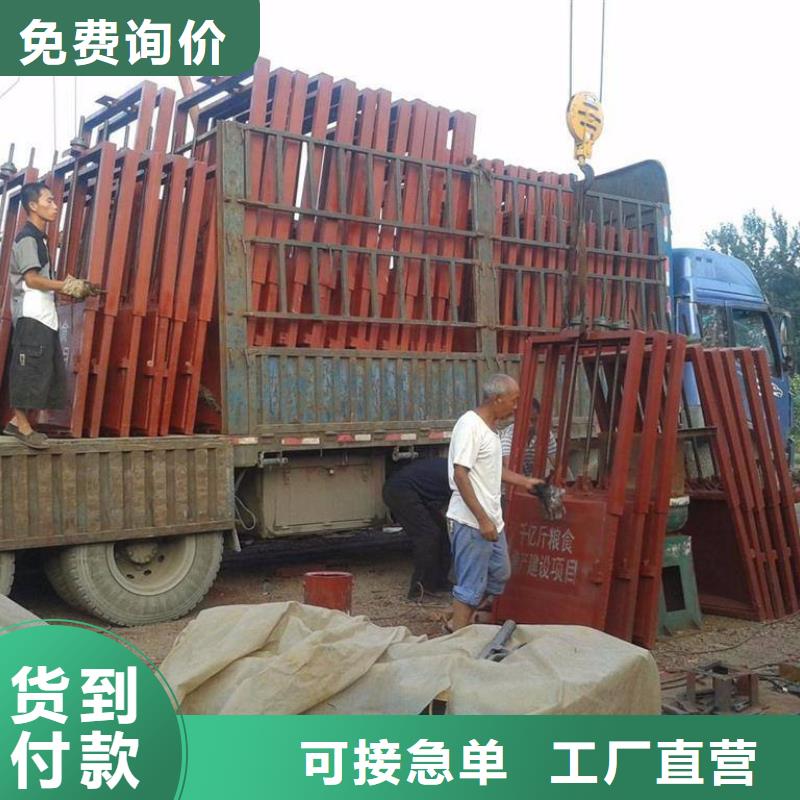

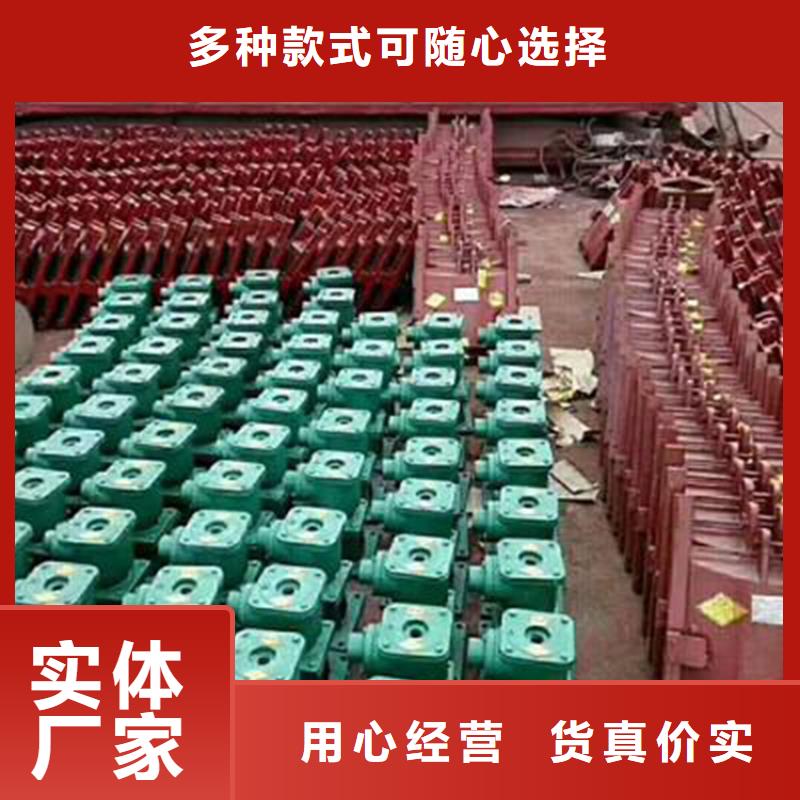

铸铁闸门插板铸铁闸门库存丰富
  • 铸铁闸门插板铸铁闸门库存丰富
  • 铸铁闸门插板铸铁闸门库存丰富
  • 铸铁闸门插板铸铁闸门库存丰富
  • 铸铁闸门插板铸铁闸门库存丰富
  • 铸铁闸门插板铸铁闸门库存丰富

【导语】:【拍门、启闭机、铸铁闸门】业务覆盖多领域场景,主营汉南自动抓梁江汉景观钢闸门咸宁铸铁闸门荆州回转式除污机恩施格栅清污机孝感底轴液压闸门黄石不锈钢拍门宜昌反捞式格栅清污机襄阳平推启闭机等产品服务。铸铁闸门插板铸铁闸门库存丰富,耀禹水利机械厂(武汉市分公司)hksl1517-78专业从事铸铁闸门插板铸铁闸门库存丰富,联系人:张经理,电话:【0318-6662277】、【13785833688】,供应服务范围覆盖:湖北省武汉市宜昌市黄石市襄阳市荆州市十堰市荆门市鄂州市孝感市咸宁市随州市恩施市黄冈市 江岸区江汉区硚口区汉阳区武昌区青山区洪山区东西湖区汉南区蔡甸区江夏区黄陂区新洲区,以下是铸铁闸门插板铸铁闸门库存丰富的详细页面。 湖北省,武汉市 武汉市,简称“汉”,别称江城,湖北省辖地级市、省会,副省级市、中心城市、超大城市,国务院批复确定的中国中部地区的中心城市,全国重要的工业基地、科教基地和综合交通枢纽,中国人民解放军联勤保障部队驻地。全市下辖13个区,总面积8569.15平方千米。截至2022年末,常住人口1373.90万人,地区生产总值18866.43亿元。

铸铁闸门插板铸铁闸门库存丰富视频展示,产品更生动!让您亲眼见证其优点和特点,为您的购买决策提供有力支持。

以下是:湖北武汉铸铁闸门插板铸铁闸门库存丰富的图文介绍


 产品合格证应包括下列内容:   a.制造帮名和出厂日期;

  b.产品名称、型号及规格;   c.工作水头;    d.依据标准、检验结果和检验日期;   e.出厂编号;    f.检验人员及检验负责人签章。  产品使用说明书应包括下列内容:   a.制造厂名;    b.用途和主要性能规格;   c.作用原理和结构说明;    d.标有主要外形尺寸和连接尺寸的安装图;   e.主要零件材料;    f.维护、保养、安装和使用注意事项;   g.可能发生的故障和办法;   h.附件清单。    产品装箱单包括下列内容:   a.订货单位和合同编号;   b.制造厂名和出厂日期;   c.产品名称、型号及规格;   d.产品数量和净量;    e.所附文件的名称和份数。    产品装箱单应加盖制造厂装箱检验员的印章及检验日期。    贮存     产品应保存在通风的库房或遮篷的场所内。放置必须整齐,不得互相挤叠和露天存入,以防变形、损坏和锈蚀。   保修期    闸门在投入使用一年内,但不超过发货后18个月,制造厂应对其材料缺陷、制造质量以及在正常使用中所损坏的零部件负责保修。保修期内制造厂应免费修理或更换。



 时做好货物的保管工作。  2. 查看安装资料(如安装图、合格证、使用说明书等)是否齐全。  3. 闸门在运输过程中的变形及损伤,要进行的检查和修整,注意同规格 闸门的门体、门框不允许互换。闸门未安装前必须水平放置, 防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。  4. 检查土建尺寸、预埋件及预留孔等是否符合要求。当予埋件为钢板时,予 埋钢板应平直,位置准确,当予埋件为予埋螺栓时,予留孔洞应位置准确,予留孔径不小于80x80mm,予留孔深度应满足予埋螺栓埋入深度为20d 5. 安装工作人员应全部到场,并准备好安装时必需的设备(如:吊车、焊机、 脚手架等)、安装工具及测量工具等。  四、安装  1. 将闸门起吊至安装位置,起吊时利用闸门的地脚螺栓孔起吊,注意尽量使门体、门框整体起吊,当闸门规格太大或拘于现场位置无法整体起吊时,可将门体与门框拆解后分别起吊,但需注意保护好密封面。  2. 通过启闭机平台上的预留孔,穿入启闭绳具,将闸门整体吊起至安装位置 处,使闸门就位,利用门框两面的加工面,吊线找正左右方向的位置,左右方向倾斜度小于1.5mm,然后穿入地脚螺栓(或焊接螺栓7穿入安装孔与预埋板焊接),当闸门采用附壁式安装时,应用不小于φ的圆钢将相邻的地脚螺栓焊接成整体,旋上螺母,松开启吊绳具。 3. 将起吊绳具穿过闸门吊耳,拉开门体,调整 闸门密封面的垂直度,通过调整闸门四个角部的螺栓,使闸门密封面的垂直度误差小于1/1000mm,并再次复核闸门左右方向倾斜度后,把四个角部的螺栓用垫铁垫实,拧紧螺母,使其固定牢固(附壁式安装的闸门可预先在四个角部的螺栓上一个螺母,通过上、下两个螺母调节密封面的垂直度误差,如右图所示)。  4. 放下门体使门体与门框吻合,用塞尺检查 上、下密封面的间隙,使间隙保持在0.1mm以内,间隙超标时,可在该处的门框背面垫入斜铁,同时将地脚螺栓略为旋松,直至间隙合格为止。 5. 将闸门四周的混凝土面用细砂浆混凝土二次浇灌、捣固,注意不得采用素 混凝土,浇灌后应用振动泵捣固坚实,采用膨胀混凝土更佳,二次浇灌混凝土完全凝固后,再逐一检查紧固螺母。  6. 带法兰意味着安装时先将配对法兰垫上密封垫与闸门框法兰连接到位,起 吊就位,按上述2调正后与预埋钢管点焊,然后按上述3,调正后焊固。 7. 规格较大闸门将导轨就位安装,注意保持导轨与门框的直线度小于2mm 8. 在启闭机平台上的预埋孔放下吊线锤,以闸门吊耳中心线为基准,在启闭 机平台上划十字线,确定启闭机的安装中心。  9. 在启闭机底板上画出相应的十字线,将启闭机初步就位,摇动手柄,旋入 丝杆(手摇启闭机逆时针摇动,电动启诸机按所示开方向摇动)。  10. 将分段的丝杆连接成整体,注意将轴导架的套管部分套在相应的分段处

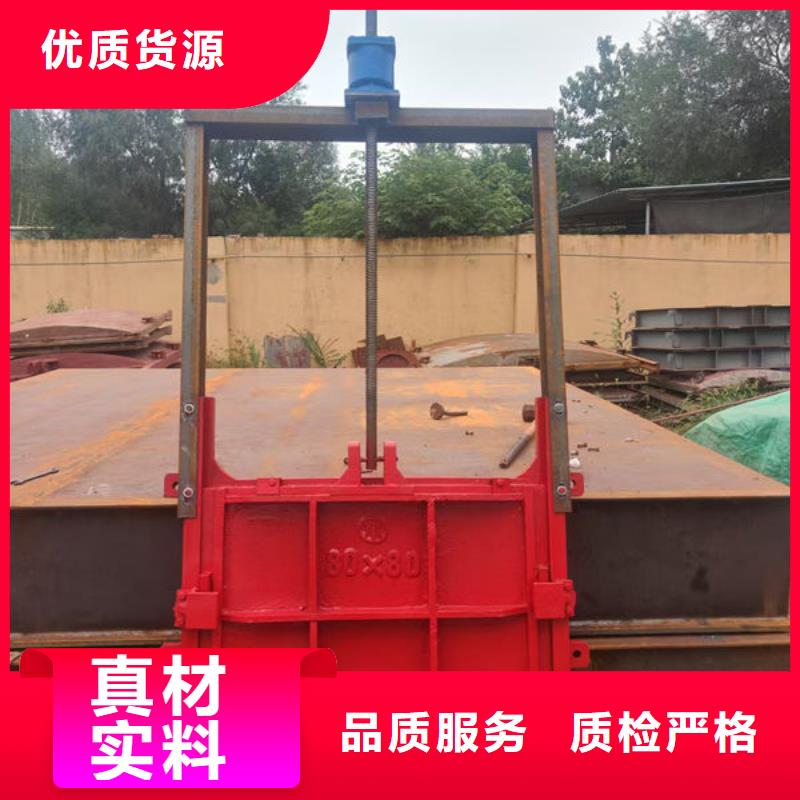

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,




耀禹水利机械厂(武汉市分公司)是专业从事规划、设计、生产、销售、安装及服务于一体的 河道清污机、铝合金闸门制造服务商。





 铸铁闸门安装步骤详解  铸铁闸门是一种直升直降式平面或孤形滑动闸门,主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行,达到疏通和截阻水流的作用。  铸铁闸门 的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成,但铸铁闸门和钢闸门 的不同是这些部件是一个整体,必须整体安装。新河县宏康水利机械厂的工程师给大家讲一下铸铁闸门的安装方式和怎样安装铸铁闸门:  .基建预埋。闸门有几种常见的安装形式:附壁式、预埋式。1.附壁式是铸铁闸门直接用膨胀螺丝或化学螺丝安装。把铸铁闸门整体(注意铸铁闸门和铸铁闸框必须整体安装不能拆开)吊装在出水口墙壁上,用膨胀螺丝或化学螺丝把铸铁闸框订在墙上,不做任何水泥浇筑。2.预埋式又称为浇筑式,适用于大型闸门或者小型闸门的反向止水。此安装方式需要水泥墙上预留闸门安装槽,并在安装槽内的预埋钢筋。      @安装形式  铸铁闸门的安装形式是根据其基建特点以及其用途来决定的。 1.机闸一体式,又叫做自承式,主要是启闭机和闸门为一体结构,安装时闸门和启闭机一起安装,这种安装方式 特点为费用较少,因为不用做启闭机的水泥横梁,缺点是只能用于渠道、池塘等水压较小的地方,不能用于水库水压较深的出水口。 2.平底式。平底式是指闸门底部直接置于渠底或者河道底部。 3.附壁式,又称为墙壁式,是指闸门直接用螺丝悬空固定在水泥墙上。  4.渠道式,是指闸门直接安装在渠道中间。




点击查看耀禹水利机械厂(武汉市分公司)的【产品相册库】以及我们的【产品视频库】

【总结】:选购铸铁闸门插板铸铁闸门库存丰富来湖北省武汉市找耀禹水利机械厂(武汉市分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:张经理-【13785833688】,地址:[冀州区西王镇工业区]
