逃生管道超高分子聚乙烯逃生管颜色尺寸款式定制

根据 监管总局、交通运输部、国务院国资委、 铁路局文件关于《隧道施工九条规定》及《铁路隧道施工抢险救援指导意见》的相关要求，为加强高黎贡山隧道施工管理，确保隧道掘进过程中施工人员的人身，特制定本实施方案。

1.本方案适用于高黎贡山隧道进口工区正洞、平行导洞掘进施工，要求隧道施工时在Ⅳ、Ⅴ级及以上围岩地段必须预先设置逃生通道及救生管道，以确保隧道掘进过程中施工人员的人身。

2.围岩量测累计变形达到100mm及以上时，须设置逃生管道。

3.在隧道的掌子面开挖、喷锚、支护及仰拱部位的开挖、浇注砼的过程中，均必须确保逃生通道的完好，救生管道设置到位，并随着掌子面的不断掘进而向前移动。

     合纵新材料隧道逃生管道每节长度3米，每米约重69kg而（钢管每米重量210公斤）经过测量和专业人体测量学的专家的理论确定逃生管在隧道中的使用是非常符合人体学的。材质由超高分子量聚乙烯材质加工制成，超高分子隧道逃生管道具有重量轻、拆装和搬运方便、管道韧性好、抗冲击强度高，管道环刚度高、耐压性好、不易变形等性能，能长时间使用。

逃生管规格

1.保证隧道逃生管厚度不小于30mm

2.每节隧道逃生管长度3米

3.隧道逃生管可手动拆卸，连接牢固。

4.隧道逃生管临时拆移时应逐节拆除，严禁一次拆除到位。

5.隧道逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。

隧道逃生管尺寸

该类管材的尺寸型号的设计是经过专业测量和专业人体测量学的专家的理论确定逃生管在隧道中的使用是非常符合人体学的。并经过大量的实验来证明：人在爬行移动时，较舒适的情况下爬行高度为800mm， 因此，公路隧道施工新型应急救援通道的内径必须≥800mm，才能保证人体的正常通过。 同时，考虑到公路隧道施工现场的实际情况，应急救援通道的外径不宜过大，否则对施工的影响较大，故取超高分子量聚乙烯管道的外径为800mm。

超高分子量聚乙烯隧道逃生管道

——隧道逃生管道厂家现货直发

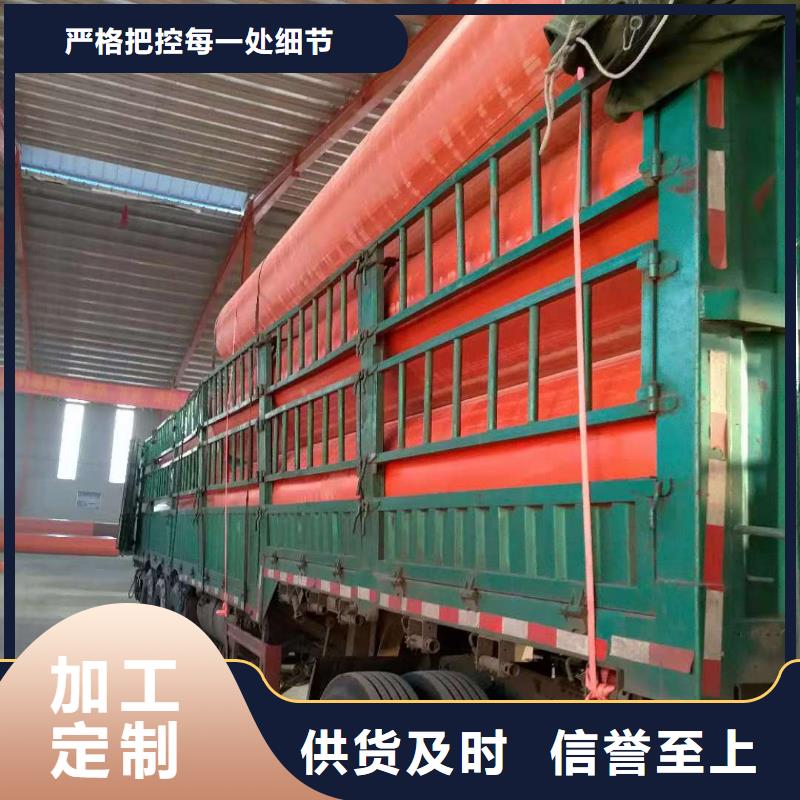

郑州合纵新材料科技有限公司专业生产各类隧道逃生管道，具有相关独立自主知识产权，符合 相关标准，拥有全自动生产线，规模化生产车间，长期保证现货三千米以上，全国各地，随时现货发运。

郑州合纵新材料科技有限公司专业生产各类隧道逃生管道，只为把关！重于泰山！一切只为！！！

超高分子量聚乙烯材料具有优异的综合性能，具有其它工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生、不易粘附，在国外被称为“神奇的塑料"。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的应用前景。

本公司生产的超高分子量聚乙烯隧道逃生管道具有以下特点：

ü 重量轻、仅为钢管重量的1/3左右，拆装和搬运方便。

ü 管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，承压破坏能力远远超过一般管道。为公路隧道施工逃生应急救援提供了极为可靠的保障。

ü 材料成本低，为工程项目节约采购成本。

ü 有很强的耐腐蚀能力，使用寿命可达30-50年。  

ü 环境适应性好，尤其是在低温条件下，相比同类产品具有良好的耐冲击性。

管道设计合理，安装方便。隧道逃生管道端口配制标准连接部

隧道逃生管道-隧道逃生管道尺寸设计要求

隧道逃生管结构尺寸设计：

针对公路隧道施工坍塌事故多发的情况，首次采用新材料（超高分子量聚乙烯材料）对公路隧道施工应急救援通道进行了设计研究。结合人体工程学原理，根据Hertz接触力学理论，采用Thonroton假设，对超高分子量聚乙烯超高分子量聚乙烯逃生管道的结构尺寸进行了优化，并对通道的连接方式进行了设计。 ，通过抗冲击性试验，对超高分子量聚乙烯通道应用于公路隧道施工应急救援的可靠性进行了验证。试验结果表明，超高分子量聚乙烯通道结构尺寸合理，可靠，可应用于公路隧道施工应急救援。

根据应用人体测量学的先驱美国专家阿尔文·R·蒂利对人体测量学的研究成果可知，人在爬行移动时，较舒适的情况下爬行高度为800mm，爬行长度为1520mm，如图2所示



表1不同壁厚尺寸的超高分子量聚乙烯隧道逃生管道冲击变形值

      从表1中可以看出，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，超高分子量聚乙烯隧道逃 生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此 时，超高分子量聚乙烯隧道逃生管道变形凹陷后，管内的通行 空间为588mm，满足人体工程学要求，人能通过应急通道。当壁厚较小时，变形值增大，可 能不%当壁厚更大时，尽管性增加，但管材重量 也随之增加，致使成本上升，搬运困难。 因此，设计中取超高分子量聚乙烯隧道逃生管道壁厚为 30mm是适宜的。

性能表：

用于公路隧道施工中的超高分子量聚乙烯隧道逃生管道在符合人体工程学原理、兼顾牢固性的同时，还需满足公路隧道施工应急救援功能性要求，连接方式简单、拆装方便。因此，对应急救援通道进行了如下结构设计。

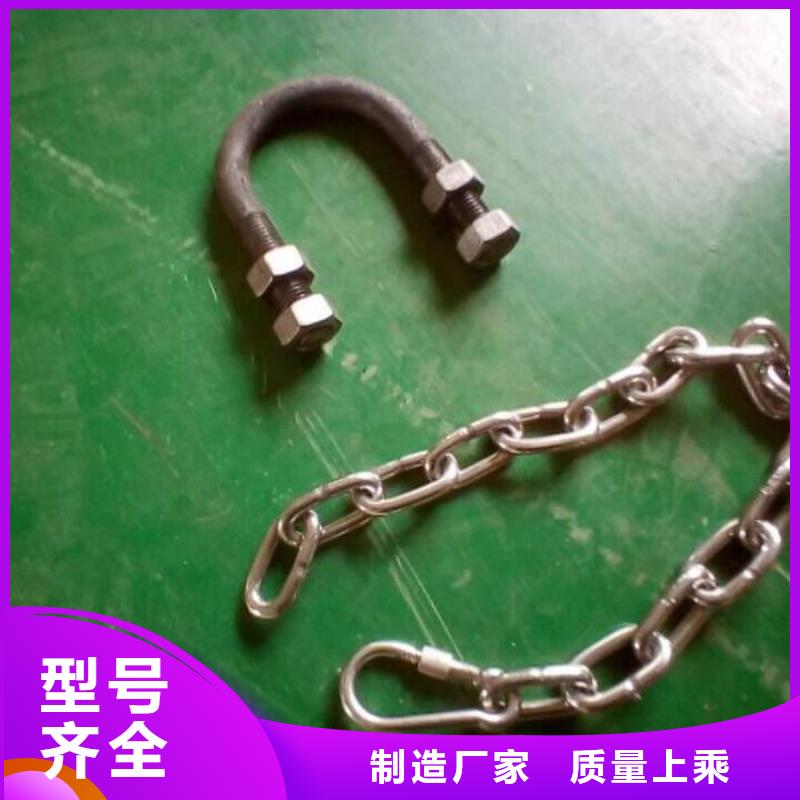

本 着拆装方便的原则，公路超高分子量聚乙烯--隧道逃生管道与管道之间的连接方式为柔性连接。故在安装施工组织中较为方便，当首次安装时，只需将两管对接， 用铁链将两管端头的链条连接并拉紧扣牢即可。其中，链条端配有挂钩，U型卡与链扣相连，链条长度可根据扣紧程度由挂钩扣在U型卡上的位置自由调节。

我公司（15038696358）生产超高分子量聚乙烯隧道逃生管道具有优异的综合性能，具有其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生、不易粘附，在国外被称为“神奇的塑料”。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的引用前景。
●重量轻、仅为钢管重量的1/3左右，拆装和搬运方便。
●管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，为公路隧道施工逃生应急救援提供了极为可靠的保障。
●管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过一般管道。
